Сварочно-сборочные столы

Линейка стальных 3D сварочных столов 16 и 28 систем, включает широкий размерный ряд рабочей поверхности и сетки системных отверстий, имеет гравированную измерительную шкалу по периметру. Изделия проходят азотированную обработку для увеличения твердости и повышения коррозионной стойкости.

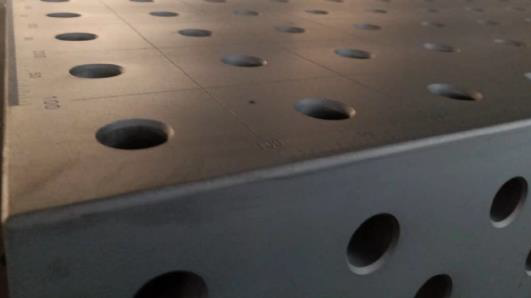

Преимущества сварочно-сборочного стола 3D с монолитной столешницей рабочей поверхности в том, что такая столешница не имеет швов и зазоров, что повышает точность сборки. В случае загрязнения отверстий остатками сварки-их можно легко очистить дисковой щеткой.

Высокая точность изготовления дает высокую точность позиционирования элементов изделия и обеспечивает повторяемость. Точность размеров столешницы +/- 0,3мм/м, точность повторяемости отверстий 0,05мм, плоскостность +/- 0,1мм/м2, перпендикулярность +/- 0,1мм. Размерная сетка облегчает фиксирование расположения элементов системы.

• Материал – высококачественная конструкционная сталь + Опция азотирования поверхности дает поверхностное упрочнение. Твердость поверхности до 700 вк. Только азотирование позволяет защитить как поверхность стола, так и отверстия системы от приваривания сварочных капель. За счет неимоверно крепкой структуры поверхности стол обладает устойчивостью к ударам и коррозии. Это отражается на увеличении срока службы стола, а значит и на его рентабельности. Срок службы стола не менее 10 лет. Сочетание высокопрочного основного материала и специального процесса упрочнения обеспечивает оптимальные свойства сварочного стола для чрезвычайных нагрузок. Стол также не подвергается коррозии и получает защиту от прилипания сварочных брызг.

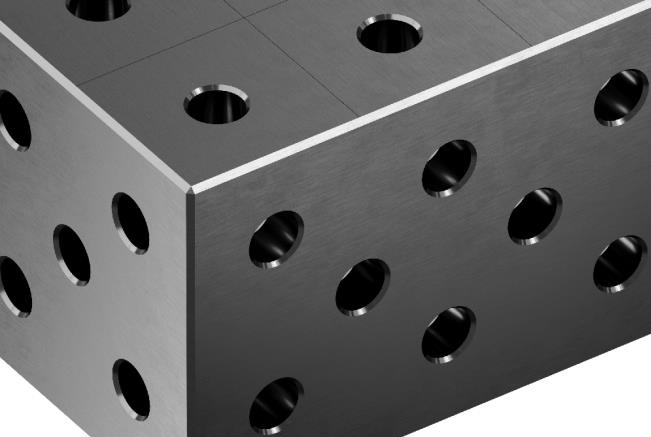

• Все системные отверстия с предохранительным конусом, безупречным исполнением и улучшенной функциональностью. Снятие фасок на отверстиях и гранях стола повышает его эргономичность, безопасность, а также увеличивает прочность фиксации оснастки.

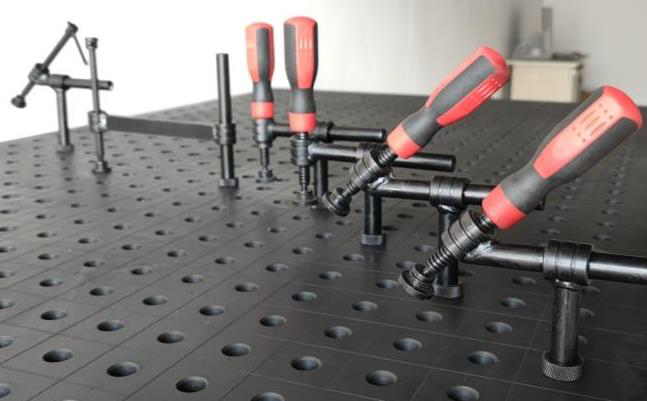

Предлагаемое оборудование полностью совместимо и взаимозаменяемо со сварочными столами и универсальной оснасткой немецких производителей, имеет высокую точность изготовления и схожие технические характеристики, обусловленные аналогичной технологией изготовления и используемых материалов.

Основые ТХ:

Рабочая плита сварочно-сборочного стола с системными отверстиями диаметром 28 мм:

• размер рабочей поверхности 3000*1500мм;
• высота рабочей плиты – 200 мм;

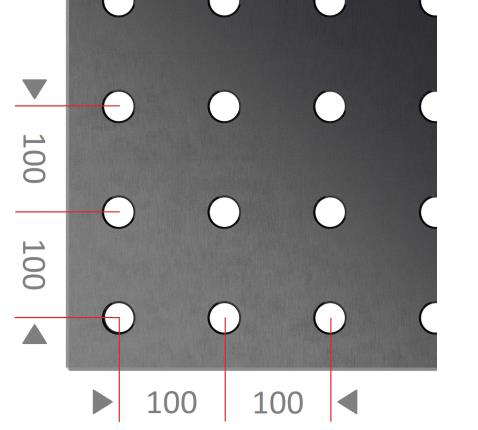

• на основной поверхности по координатной сетке 100х100 мм;
• на боковых поверхностях три ряда системных отверстий - с шагом 100 мм;
• точность размеров столешницы ± 0,3мм/м;
• точность повторяемости отверстий ±0,05мм;
• плоскостность ± 0,1мм/м;
• перпендикулярность ± 0,1мм/м;
• Материал – конструкционная сталь Q355;
• Толщина материала - 25 мм;
• Обработка поверхности – газовое азотирование;
• Твердость базового материала – 200 – 220 Виккерсов,
  Твердость азотированной поверхности – 500-750 Виккерсов, толщина упрочненного слоя не менее 0,4 мм.;
• Высокая жесткость стола обеспечивается дополнительными ребрами жесткости;
• Высота сварочно-сборочного стола со стандартными опорами – 650 +/- 35 мм.;
• Возможность точной регулировки опор стола - +/- 35мм.;
  Максимально допустимая распределенная нагрузка – 2000 кг на стандартную опору;
• Точная миллиметровая размерная шкала на основной поверхности. Разметочные линии в обоих направлениях по всему периметру основной поверхности на расстоянии 100 мм друг от друга.
